Detailní popis produktu

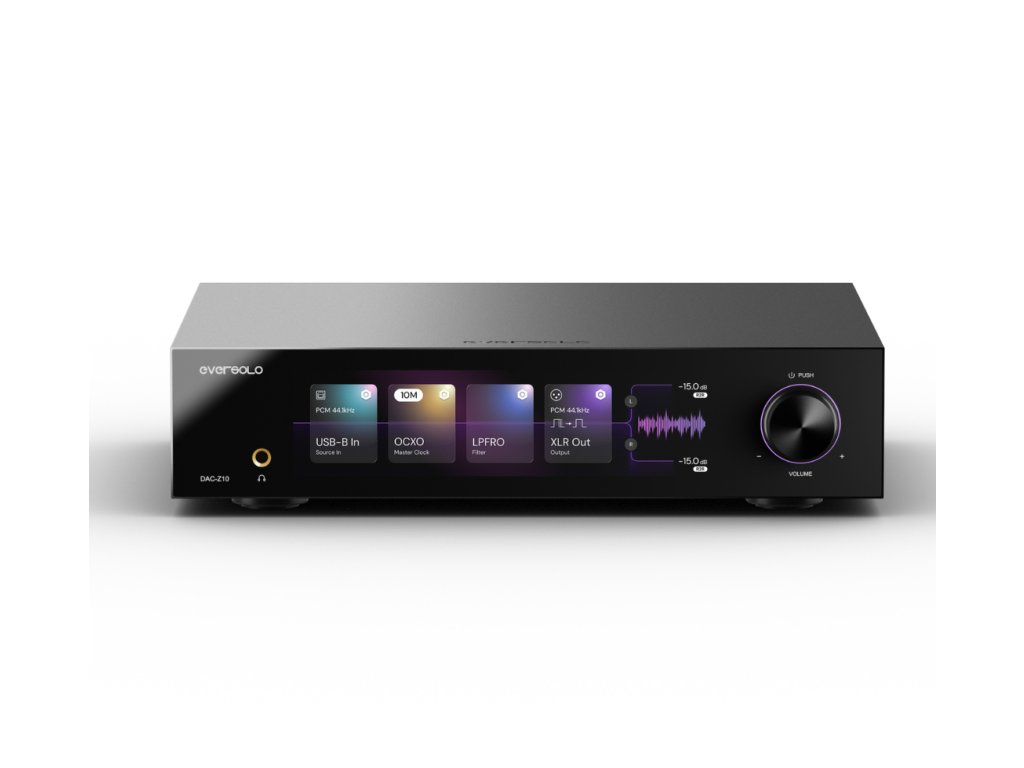

DAC-Z10 je špičkový D/A převodník a sluchátkový zesilovač s duálními čipy AK4191 + AK4499, ultra-nízkošumovým lineárním napájením a moderním 8,8" IPS displejem.
Nabízí širokou konektivitu včetně USB, IIS, AES/EBU, optických a koaxiálních vstupů, Bluetooth 5.0 i analogových XLR/RCA, s podporou PCM 768kHz/32bit, DSD512 a externího 10/25MHz clocku pro maximální audio výkon. Umožňuje hudbě rozvinout se v její nejčistší podobě - od digitálního k analogovému.

Plně izolovaný design FIA™

DAC-Z10 je postaven na architektuře Eversolo Fully Isolated Architecture (FIA), která zcela odděluje digitální a analogovou část, aby minimalizovala rušení a zachovala čistotu signálu.
Tři nezávislé lineární napájecí zdroje napájí zvlášť levý kanál, systém a pravý kanál, což umožňuje jejich provoz v prostředí s extrémně nízkým šumem.
Dekódovací architektura využívá dvojici čipů AK4191 + AK4499 pro nezávislé levé a pravé kanály, doplněnou o plně symetrický analogový předzesilovač s přesným duálním R2R řízením hlasitosti.
Tato konfigurace dosahuje vynikajícího dynamického rozsahu (DNR) a nižšího zkreslení (THD+N), čímž odemyká plný potenciál hudby.

Vnitřní konstrukce

Tři nezávislé napájecí zdroje

Tři samostatné toroidní transformátory pro levý kanál, pravý kanál a systémové napájení udržují extrémně nízký šum až na 42 μV.
Tento návrh minimalizuje přeslechy a každému kanálu poskytuje čisté, izolované napětí pro stabilní a detailní zvuk.

Dvojité nezávislé kanály

DAC-Z10 využívá dvojici nezávislých DAC modulů AK4191 + AK4499 pro levý a pravý kanál v plně symetrické architektuře.
Ve spojení s technologií AKM Velvet Sound™ dosahuje dokonalé rovnováhy mezi přesností a bohatostí tónu.

Nativní podpora

• DSD512

• PCM 768 kHz / 32 bit

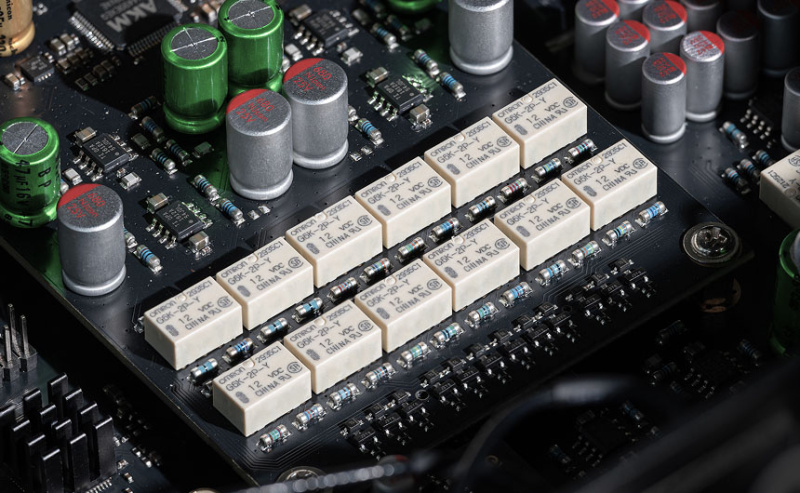

R2R řízení hlasitosti

DAC-Z10 používá přesnou R2R odporovou síť pro ovládání hlasitosti, díky čemuž zachovává původní signál v celém rozsahu.
Od tichého poslechu až po maximální hlasitost zůstává zachována každá nuance – čistý, přesný a věrný zvuk.

Plně symetrický předzesilovač

Vysokovýkonný předzesilovač podporuje analogové vstupy XLR i RCA s až +10 dB ziskem.
Ve spojení s přesnou R2R analogovou sítí pro řízení hlasitosti poskytuje extrémně nízký šum a zkreslení, výrazně rozšiřuje dynamický rozsah a zachovává integritu signálu – každý detail hudby je podán s maximální čistotou.

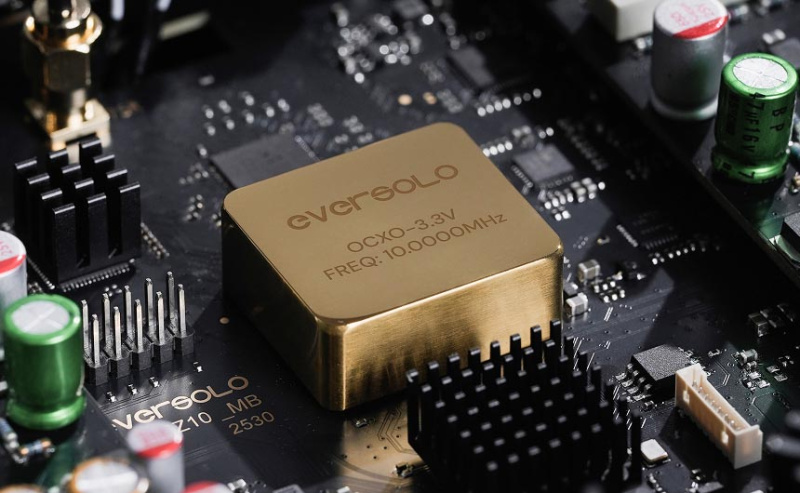

Eversolo Precision Core™ – přesný systém hodin

OCXO teplotně řízený krystalový oscilátor + Phase-Locked Loop technologie
Podpora externích hodin 10 MHz / 25 MHz | FPGA rekonstrukce hodin

OCXO zajišťuje vysokou stabilitu časování, zatímco technologie Phase-Locked Loop (PLL) zvyšuje přesnost.
Tím DAC-Z10 zaručuje, že každá nota je reprodukována přesně tak, jak má být.

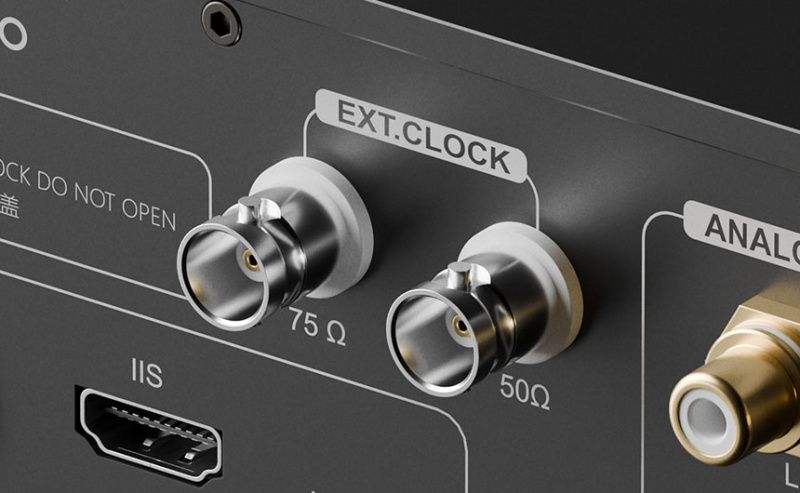

Podpora externích hodin

Díky podpoře vstupů 10 MHz / 25 MHz (impedance 50 Ω / 75 Ω) lze dosáhnout ještě vyšší přesnosti a stability časování, což umožňuje zachytit i nejjemnější hudební nuance.

FPGA Redefined

Vestavěné FPGA zpracovává IIS data a optimalizuje hodinový signál, takže každý digitální signál je doveden do nejčistší možné podoby ještě před převodem.

Vícejádrový USB audio procesor

Zajišťuje vysokou rychlost zpracování a přenosovou šířku pro bezztrátový přenos vysoce kvalitních audio dat.

• USB Audio In: DSD512 Native / PCM 768 kHz 32 bit
• Optický / Koaxiální: PCM 192 kHz 24 bit / DSD64 DoP

Uzemňovací svorka

Pomáhá odvádět šum a eliminuje i nepatrné rušení, čímž zachovává čistotu každého tónu.

8 režimů IIS digitálního vstupu

Přes IIS vstup nabízí DAC-Z10 8 přepínatelných režimů, podporu až 768 kHz / 32 bit PCM a DSD512 Native.
Plně izolovaná hardwarová konstrukce odděluje signál i zem mezi zařízeními, což zajišťuje čistý přenos a vyšší věrnost zvuku.

Dvojité koaxiální vstupy

Podpora až 192 kHz / 24 bit, izolované od vnějšího rušení – čistý a detailní přenos, možnost snadného přepínání mezi dvěma zdroji signálu.

Izolovaný AES/EBU vstup

Zachovává čistotu signálu úplným oddělením elektrického šumu mezi vstupními a výstupními zařízeními – řešení pro opravdově čistý zvuk.

Dvojité optické vstupy

Poskytují větší flexibilitu – možnost připojit dva audio zdroje současně a pohodlně mezi nimi přepínat.

Izolovaný USB Audio vstup

Izolace eliminuje zemní smyčky a elektrické rušení, přenáší pouze čistá data.

TRIGGER IN & OUT

Umožňuje vzájemné spínání zařízení v systému – jediným příkazem zapnete či vypnete celý řetězec bez proudových rázů.

 HDMI ARC integrace

Podpora ARC / eARC pro snadné propojení s domácím kinem.
Zajišťuje dekódování hudby i filmového zvuku s vysokou věrností a realističností.

Sluchátkový zesilovač 6,35 mm

Automaticky detekuje impedanci sluchátek a přizpůsobuje gain.

• 1 W (16 Ω)
• 1 W (32 Ω)
• 0,16 W (300 Ω)

Vysoce kvalitní Bluetooth modul

Vestavěný Qualcomm QCC5125 zajišťuje bezdrátový přenos ve vysoké kvalitě – pro přehrávání z mobilu či tabletu.

Vyváženost jednoduchosti a síly

Šasi z leteckého hliníku je tuhé, lehké a precizně opracované – spojení technické dokonalosti a elegance.

• Elektromagnetické stínění
• Plynulé ovládání

8,8″ IPS dotykový displej

Přehledné a intuitivní ovládání vstupů, hlasitosti a informací o formátu.

• Ovládací knoflík hlasitosti
• Různé barevné varianty (možnost personalizace)

Zobrazení signálové cesty

Grafické rozhraní zobrazuje celý průběh signálu – vstup, hlavní hodiny, filtr, výstupy XLR/RCA a R2R řízení hlasitosti – vše přehledně a v reálném čase.

Zvukový i vizuální zážitek

Různé styly analogových VU měřidel a spektrálních vizualizací – hudba ožívá nejen zvukem, ale i obrazem.

Ideální zvuková scéna

Možnost nastavení levého/pravého gainu až ±15 dB pro precizní vyvážení kanálů podle osobních preferencí.

Charakteristiky filtrů

Šest volitelných DAC filtrů pro přizpůsobení zvuku dle hudebního žánru a osobního vkusu.

XLR polarita

Dva režimy polarity XLR výstupů (kladná / záporná fáze) pro přesné sladění se zbytkem systému a stabilní přenos signálu.

Ovládání z mobilní aplikace

DAC-Z10 lze ovládat přes mobilní aplikaci nebo dotykovou obrazovku – hudba je vždy na dosah.

Základní parametry

Model: Eversolo DAC-Z10
Displej: 8,8" IPS
Materiál šasi: Slitina hliníku
Hlavní procesor: DCP8568
DAC čipy: Levý kanál: AK4191 + AK4499, Pravý kanál: AK4191 + AK4499
Audio procesor: Vícejádrový USB audio procesor
Operační zesilovač (OPA): OPA1612
Napájení: Tři ultra nízkošumové lineární napájecí zdroje

Audio vstupy a výstupy

Bluetooth audio vstup: Modul Qualcomm QCC5125, Bluetooth verze BT 5.0; podporuje kodeky SBC / AAC
USB-B audio vstup: Kompatibilní s Windows 10 a vyšší, macOS, Android a iOS
IIS vstup: 8 přepínatelných režimů, podpora až Stereo DSD512 / PCM 768 kHz 32 bit
AES/EBU vstup: Podpora až Stereo PCM 192 kHz / 24 bit nebo DSD64 DoP
Optické audio vstupy ×2: Podpora až Stereo PCM 192 kHz / 24 bit / DSD64 DoP
Koaxiální audio vstupy ×2: Podpora až Stereo PCM 192 kHz / 24 bit / DSD64 DoP
ARC vstup (HDMI): Podpora až Stereo PCM 192 kHz / 24 bit
Analogové audio vstupy: XLR (symetrické), RCA
Analogové audio výstupy:

• Pre-out: XLR (symetrické), RCA
• Sluchátkový výstup: 6,35 mm (single-ended)

Vstup pro externí clock: Podpora 10 MHz / 25 MHz s impedancí 50 Ω nebo 75 Ω
Doporučená impedance sluchátek: 16 – 300 Ω (Low Gain: 16 – 32 Ω / High Gain: 32 – 300 Ω)

Audio charakteristiky

XLR výstup

• Výstupní úroveň: 5 Vrms @ 0 dBFS
• THD+N (No-wt): 0,00008 % @ 1 kHz (-122 dB)
• Šum (No-wt): < 1,2 µVrms
• SNR (A-wt): 130 dB
• Frekvenční rozsah: 20 Hz – 20 kHz (±0,1 dB)
• Přeslech: -130 dB
• DNR (A-wt): 130 dB

RCA výstup

• Výstupní úroveň: 2,5 Vrms @ 0 dBFS
• THD+N (No-wt): 0,000097 % @ 1 kHz (-120 dB)
• Šum (No-wt): < 1,5 µVrms
• SNR (A-wt): 128 dB
• Frekvenční rozsah: 20 Hz – 20 kHz (±0,1 dB)
• Přeslech: -123 dB
• DNR (A-wt): 128 dB

Sluchátkový výstup (Low Gain Mode)

• Výstupní úroveň: 4 Vrms @ 0 dBFS
• THD+N (No-wt) : 0,0003 % @ 1 kHz (-110 dB)
• Šum (No-wt) : < 2,5 µVrms
• SNR (A-wt): 124 dB
• Frekvenční rozsah: 20 Hz – 20 kHz (±0,1 dB)
• DNR (A-wt): 124 dB

Sluchátkový výstup (Mid Gain Mode)

• Výstupní úroveň: 5,6 Vrms @ 0 dBFS
• THD+N (No-wt) : 0,00018 % @ 1 kHz (-115 dB)
• Šum (No-wt) : < 2,5 µVrms
• SNR (A-wt): 126 dB
• Frekvenční rozsah: 20 Hz – 20 kHz (±0,1 dB)
• DNR (A-wt): 126 dB

Sluchátkový výstup (High Gain Mode)

• Výstupní úroveň: 7 Vrms @ 0 dBFS
• THD+N (No-wt) : 0,00013 % @ 1 kHz (-118 dB)
• Šum (No-wt) : < 2,5 µVrms
• SNR (A-wt): 127 dB
• Frekvenční rozsah: 20 Hz – 20 kHz (±0,1 dB)
• DNR (A-wt): 127 dB

Napájení:
AC 100 – 240 V , 50/60 Hz

USB port:
USB 2.0 × 1 (pouze pro aktualizaci firmwaru)

Způsoby ovládání:
Dotyková obrazovka, dálkový ovladač, mobilní aplikace

Jmenovitý příkon:
32 W

Rozměry:
365 mm (hloubka) × 310 mm (šířka) × 78 mm (výška)

Obsah balení:

• Dálkový ovladač
• Napájecí kabel
• USB datový kabel
• USB disk (pro aktualizaci FW)
• TRIGGER kabel
• Leštící hadřík
• Manuál
